全自动压块打包机 ，压块打包原理，打包机价格

时间：2015-11-13 11:46:53  点击:519次  作者:杜甫机械
  全自动压块打包机是将金属边角料、钢刨花屑、废钢、废铁、废铜、废铝、铝刨花屑、解体汽车壳、废油桶等金属原料挤压成长方体、圆柱体等各种形状的合格炉料，以便于储藏、运输及回炉再利用。

  全自动压块打包机组成部分

  1、机体 2、液压油缸 3、轴向柱塞泵 4、多路换向阀 5、电机 6、油箱 7、高压油管 全自动压块打包机特点 ①所有机型采用液压驱动，可选择手动操作或自动控制。 ②出包方式有翻包、侧推包、前推包、人工取包等。 ③多款机型可供选择：不同压力、料箱尺寸、包块尺寸形状。 ④无电源的地方，可配柴油机作动力。

  全自动压块打包机技术参数

型号

主缸压力(kn)

料箱尺寸(mm)

包块尺寸(mm)

包块重量(kg)

电机(kw)

Y81F-63

63

1000*600*500

200*200

15-30

7.5

Y81F-100

100

1000*700*550

230*230

25-40

11

Y81F-125A

125

1200*700*600

300*300

50-70

15

Y81F-125B

125

1200*700*600

250*250

45-60

15

Y81F-125A1

125

1200*800*600

300*300

50-70

15

Y81F-125A2

125

1200*900*600

300*300

50-70

15

Y81F-125AD

125

1400*800*700

300*300

60-90

22

Y81F-125AB

125

1400*900*700

300*300

60-90

22

Y81F-160

160

1400*900*700

320*320

80-130

22

Y81F-160A

160

1600*1000*800

350*350/400*400

100-180

22

Y81F-160B

160

1600*1200*800

400*400

100-200

18.5*2

Y81F-200A

200

1600*1000*800

400*400

120-200

37

Y81F-200B

200

1600*1200*800

400*400

120-220

2*18.5

Y81F-200BS

200

1800*1400*800

450*450

180-350

2*22

Y81F-250A

250

2000*1400*800

450*450

180-350

2*22

Y81F-250B

250

2000*1400*900

500*500

250-450

2*22

Y81F-250AB

250

2000*1750*1000

500*500

250-450

2*22

Y81F-250AD

250

2000*1750*1200

600*600

300-500

2*30

Y81F-315A

315

2000*1750*1000

500*500

300-500

2*45

Y81F-315B

315

2000*1750*1200

600*600

300-500

2*45

Y81F-315E

315

2500*2000*1200

600*600

400-700

2*45

Y81F-400

400

3000*2000*1300

600*600

500-800

2*45

  全自动压块打包机工作原理

  将需打包之物料加入料箱内，操作换向阀手柄，门盖关闭并使锁头将门盖锁住使之不上浮，进行初级预压，接着侧压油缸前进进行次级压缩；行程到位，主压油缸前进进行终级压缩，侍主压缸达到系统压力后保压3～5秒，主、侧压油缸回程，拔出锁头并开启门盖，翻包油缸工作翻出包块并回程，此时完成 一个工作循环。 注意：束块之长短，决定于所挤压的废料的重量、材质和几何形状，所以对比较厚实的即本身密度较大的废料不允许装得太多，否则将会使包块过长而无法翻出包块，甚至造成侧压头无法到位，引起主压头错位等一系列弊病。

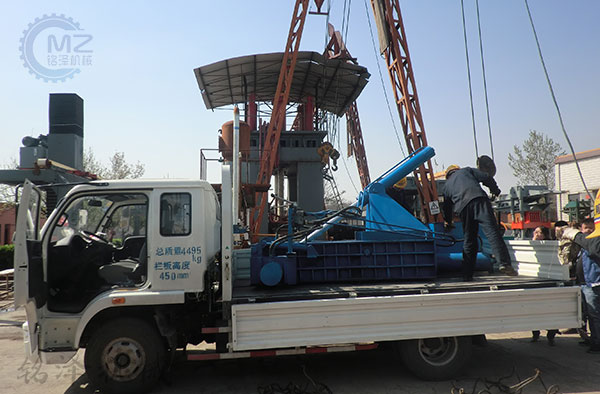

全自动压块打包机
  全自动压块打包机操作顺序
  （一）空负荷运转 四个手动换向阀手柄分别处于中位，启动电机，此时高压油经阀回入油箱，系统卸荷，油缸不工作。
  （二）门盖盖下 将门盖缸阀手柄前推，门盖油缸推动门盖关闭，对物料进行初级压缩，锁头插入锁头套锁紧门盖使之不上浮。待压力表示值达到系统压力后，将手柄扳至中位，系统卸荷。
  （三）侧压缸进 门盖关闭到位后将侧压缸阀手柄扳至前位，高压油经侧压缸阀进入侧压缸后腔推动活塞前进，侧压头前进对物料进行次级压缩，待油缸行程到位（压力表示值达到系统压力）后将手柄扳至中位。
  （四）主压缸进 侧压缸前进到位后，将主压缸阀手柄扳至前位，主压缸带动主压头前进，对物料进行终级压缩，物料在此较终压缩成型，待压力表示值达到系统压力后，保压3～5秒后，将手柄扳至中位。
  （五）回程 将主压缸、侧压缸阀手柄依次扳至后位，主、侧压油缸回程，回程到位后将门盖缸阀手柄至中位，活塞杆带动滑块拔出锁头并开启门盖。
  （六）翻包 先将翻包缸阀手柄扳至前位，再将门盖缸阀手柄扳至后位，翻包机构工作，将压缩室中已压制成型的包块翻出料箱，取走包块。
  （七）翻包复位 先将翻包缸阀手柄扳至后位，再将门盖缸阀手柄扳至后位，翻包复位。
  （八）停止 将翻包缸阀手柄扳至中位，然后将门盖缸手柄扳至中位，翻包缸停止工作。
  注：1、除翻包与翻包复位动作需操作二只阀外，其余动作均只需操作一只阀。 2、每一动作操作到位，均需将阀手柄还原至中位。 3、 实行翻包和翻包复位动作，注意应使主压缸、侧压缸回程，使之动作时互不影响。并应注意门盖之启、闭状态，门盖关闭时切勿翻包，避免破坏机械。 4、加料时应注意加料量，避免因料太多而造成包块太长而使包块翻不出料箱之弊端。
